| Material del cuerpo | Fundición nodular |
| modelo | H44X-16Q |
| Especificación | DN40-600 |
| Presión nominal | 1,0/1,6/2,5 MPa |
| Temperatura de funcionamiento | 0-80°C |
| Medios aplicables | agua |
| Estándares de diseño | ES/24924-2010 |
Descripción general del producto
Esta válvula se utiliza principalmente en la salida de bombas de tuberías en sistemas de suministro y drenaje de agua, protección contra incendios, aire acondicionado, electricidad, construcción, alimentos, tratamiento de agua, administración municipal, construcción naval y otras tuberías para evitar el reflujo de medios. Dado que el anillo de sellado de este producto adopta un diseño inclinado, el tiempo de cierre es corto, lo que puede reducir la presión del golpe de ariete. El disco de la válvula está hecho de caucho de nitrilo resistente al aceite y una placa de acero prensada a altas temperaturas. Tiene buena resistencia a la erosión y rendimiento de sellado. La estructura del producto es simple y el mantenimiento, reparación y transporte son sencillos.
Materialeses de las piezas principales
| Número de serie | Parte principal | Material |
| 1 | Cuerpo de válvula | QT450 |
| 2 | capó | QT450 |
| 3 | Vejiga valvular | Conjuntos de caucho |
| 4 | juntas | caucho de nitrilo |
| 5 | sujetadores | Estándar |
Parámetros técnicos del producto

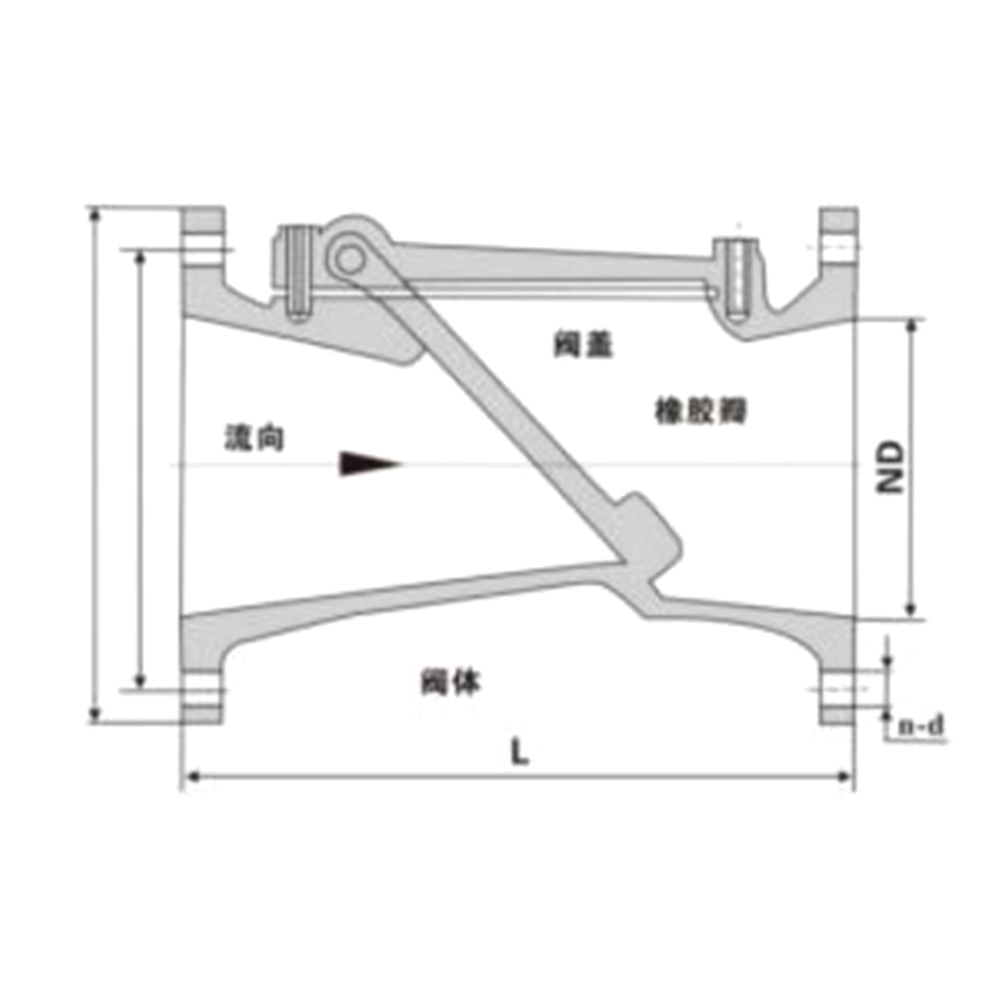

| Especificación (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Longitud de la válvula (mm) | 205 | 217 | 238 | 292 | 332 | 360 | 492 | 620 | 700 |
Presión de prueba (MPa) | Vivienda | 1.5-2.4 |
| Sello | 1.1-1.76 |
| Presión nominal (MPa) | 1.0-1.6 |
| Temperatura aplicable | 0-80 ℃ |
| Medios aplicables | agua y fluidos débilmente corrosivos |
