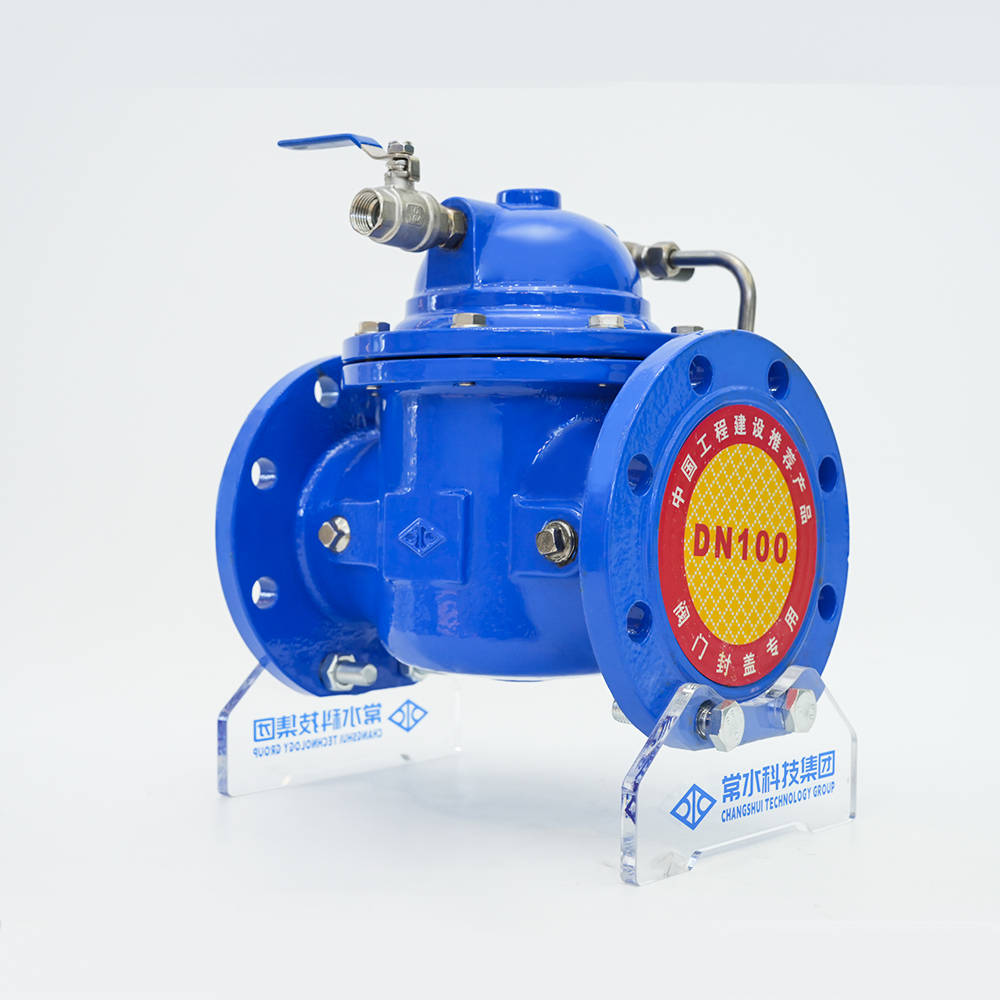

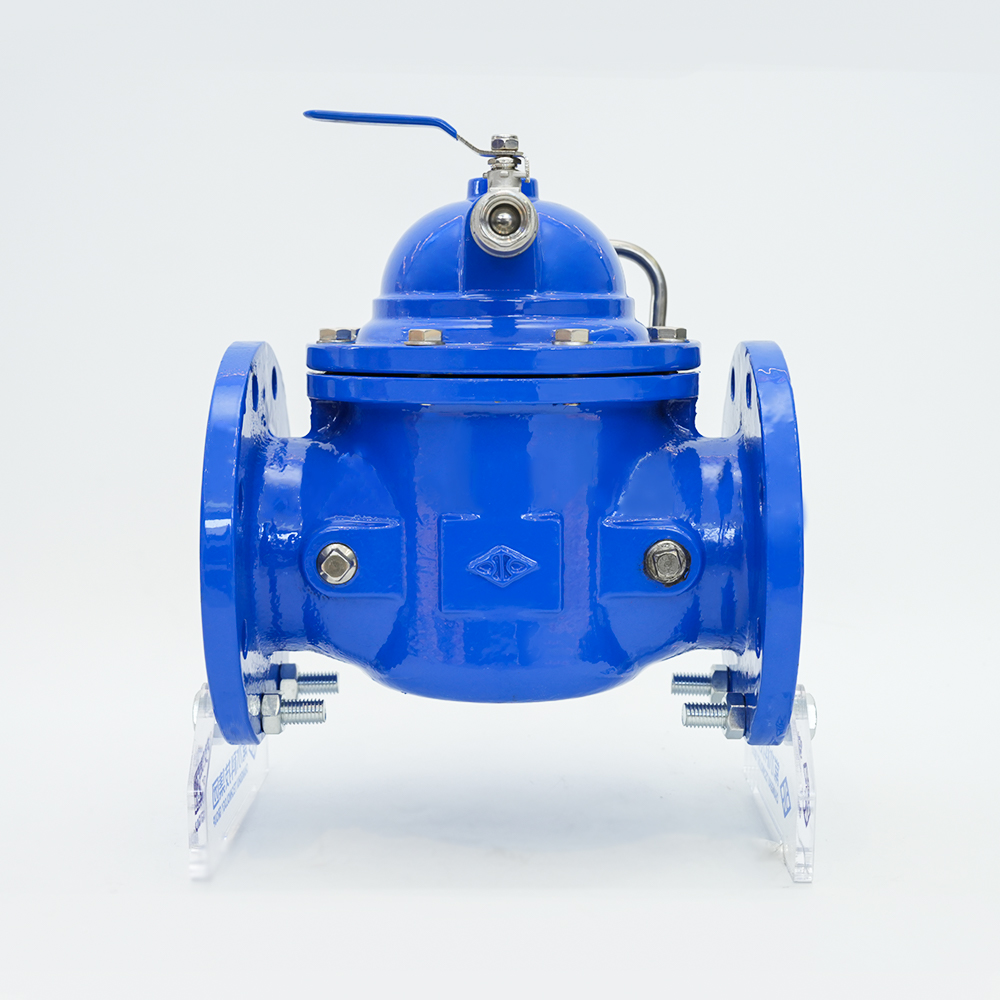

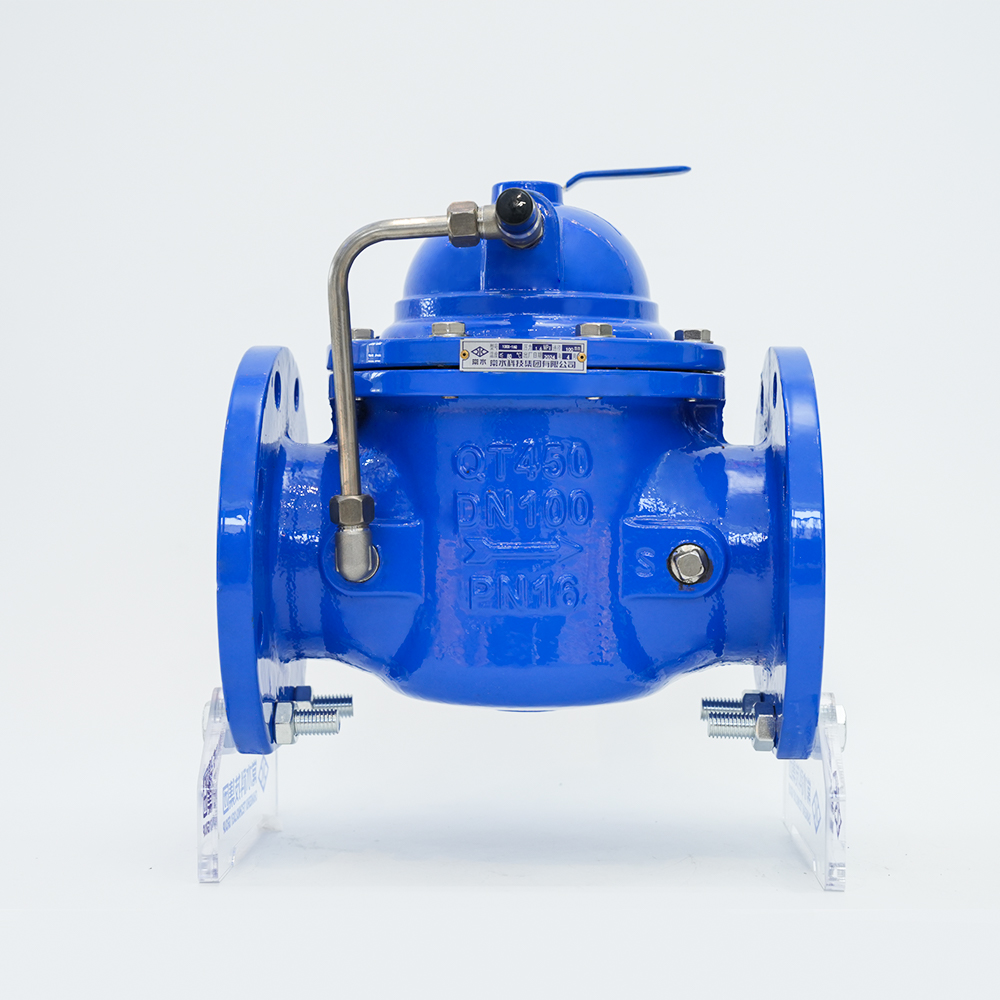

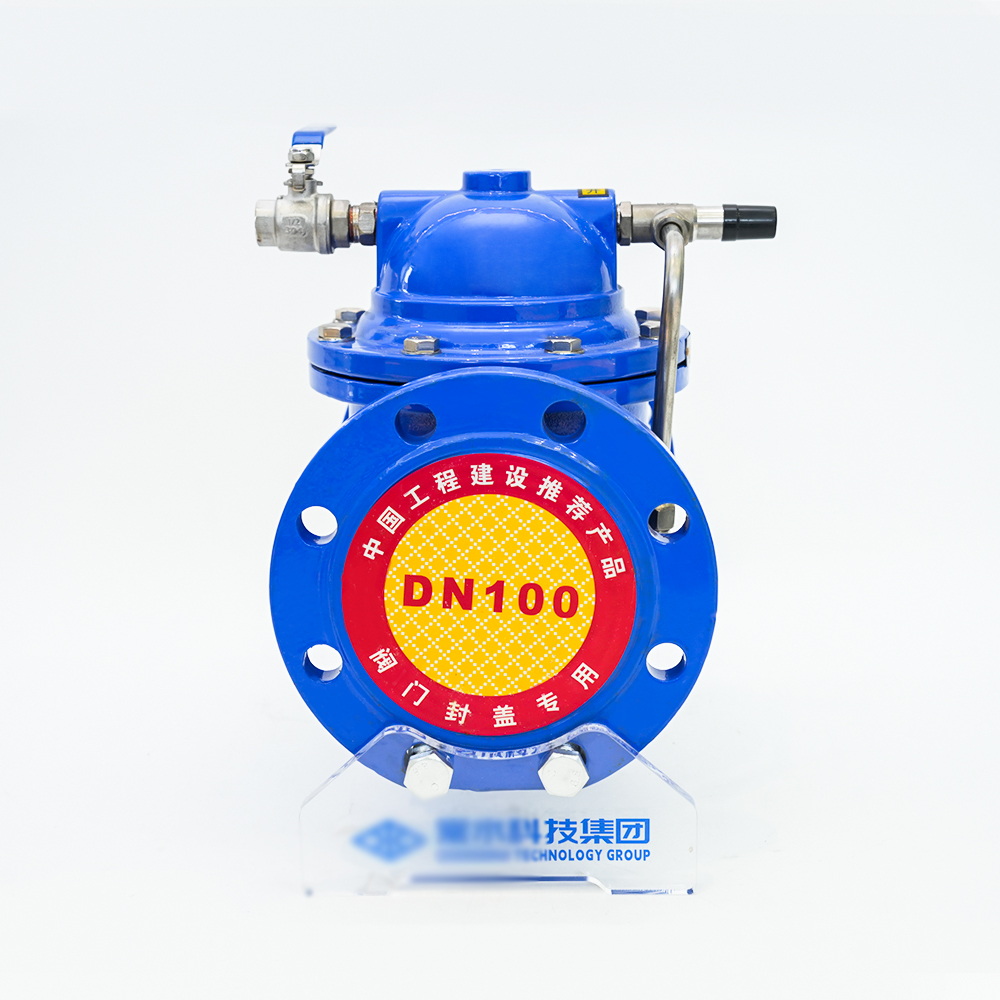

Válvula de flotador de control remoto 100X-16Q

Características estructurales

La válvula de control hidráulico es una válvula controlada por la presión del agua. Consta de una válvula principal y su conducto adjunto, válvula piloto, válvula de aguja, válvula de bola y manómetro. Dependiendo del propósito, función y lugar de uso, puede evolucionar a válvulas de flotador de control remoto, válvulas reductoras de presión, válvulas de retención de cierre lento, válvulas de control de flujo, válvulas de alivio de presión, válvulas de control eléctrico hidráulico, etc. Las válvulas de control hidráulico se dividen en tipo diafragma y tipo pistón. Sus principios de funcionamiento son los mismos. Son accionados por la diferencia de presión SP entre aguas arriba y aguas abajo y son controlados por la válvula piloto de modo que el diafragma (pistón) funciona hidráulicamente de forma diferencial y se ajusta de forma completamente automática mediante el sistema hidráulico. El disco de la válvula principal está completamente abierto o completamente cerrado o en un estado regulado. Cuando el agua a presión que ingresa a la cámara de control por encima del diafragma (pistón) se descarga a la atmósfera o al área de baja presión aguas abajo, el valor de presión que actúa en la parte inferior del disco de la válvula y debajo del diafragma es mayor que el valor de presión anterior, por lo que el disco de la válvula principal se empuja a la posición completamente abierta; cuando el agua a presión que ingresa a la cámara de control por encima del diafragma (pistón) no se puede descargar a la atmósfera o al área de baja presión aguas abajo, la fuerza que actúa sobre el pistón del diafragma (pistón). El valor de presión de arriba es mayor que el valor de presión de abajo, por lo que el disco de la válvula principal se presionará hasta la posición completamente cerrada. Cuando el valor de presión en la cámara de control sobre el diafragma (pistón) está entre la presión de entrada y la presión de salida, el disco de la válvula principal está en un estado de ajuste y su posición de ajuste depende del efecto de control de conexión de la válvula de aguja y la válvula piloto ajustable en el sistema de conductos. La válvula piloto ajustable puede abrir o cerrar su propio puerto de válvula pequeño a través de la presión de salida aguas abajo y cambiar con ella, cambiando así la presión controlada sobre el diafragma (pistón) y controlando la posición de ajuste del disco de la válvula principal.

Uso del producto

La válvula consta de una válvula principal y una válvula piloto externa. Utiliza la bola flotante en el agua para conectar la válvula guía debido a cambios en el nivel del líquido, de modo que la válvula principal suministre agua y se cierre, controlando así el nivel de agua de la piscina (tanque) y la torre de agua dentro de un cierto rango para evitar desbordes y niveles bajos de agua. La válvula es adecuada para sistemas automáticos de suministro de agua de varias piscinas (tanques) y torres de agua en empresas industriales y mineras y edificios civiles y también se utiliza en sistemas de suministro de agua circulante de calderas atmosféricas. La válvula principal se abre rápidamente y se cierra lentamente sin provocar golpes de ariete. Está herméticamente sellado y no hay riesgo de inundación.

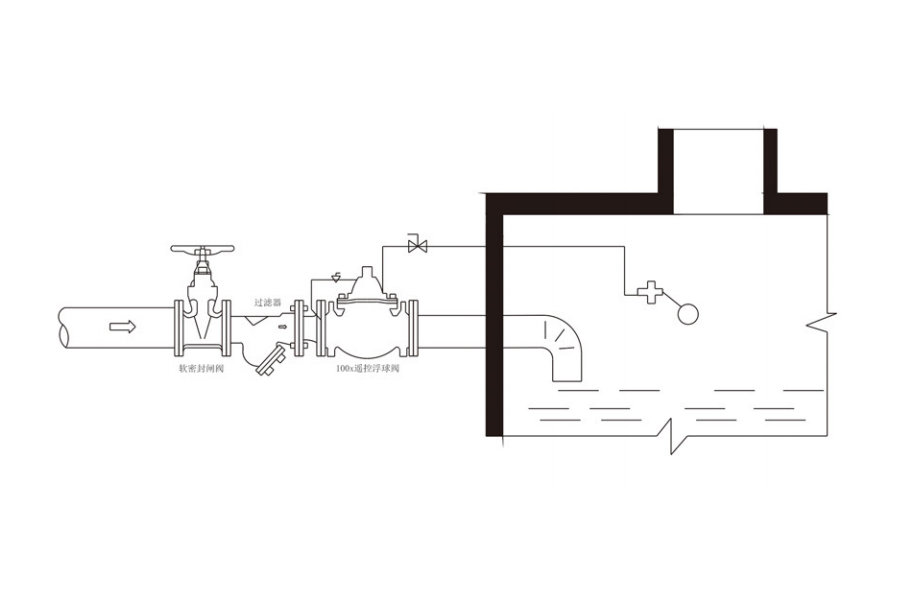

Diagrama de instalación
