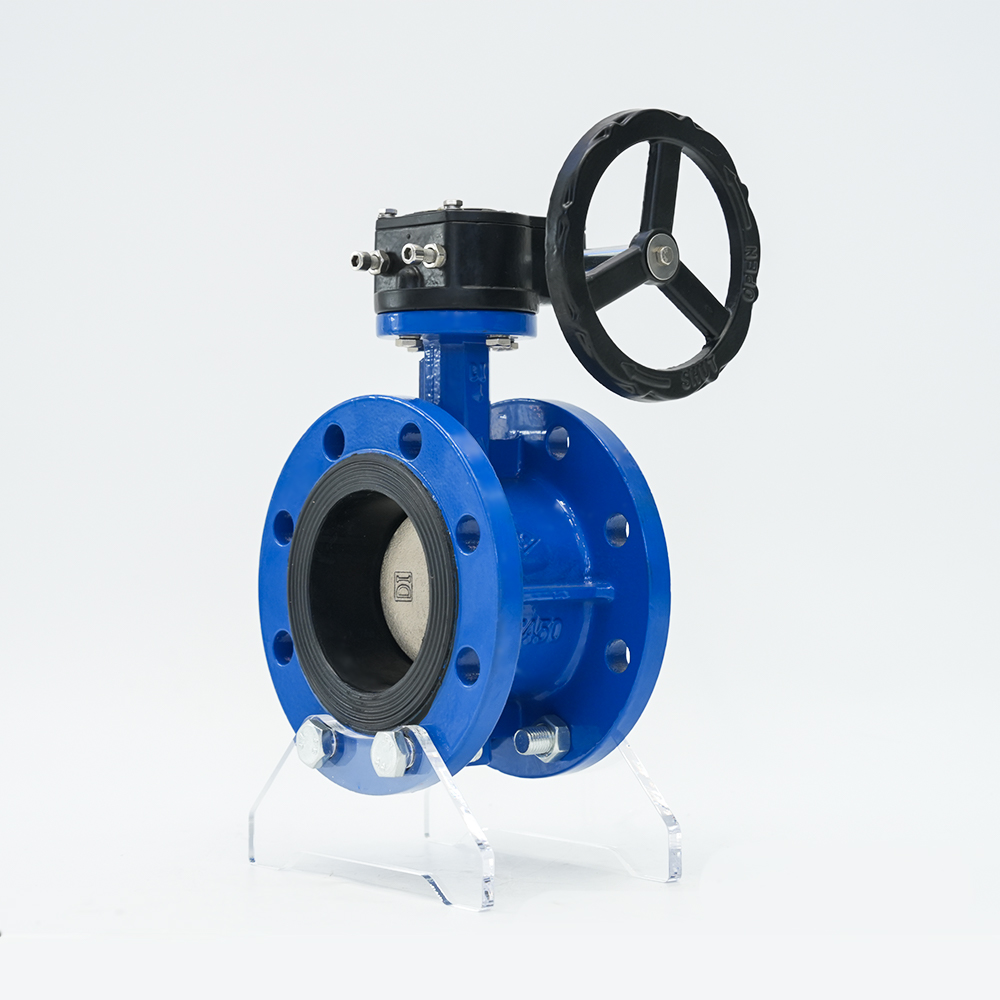

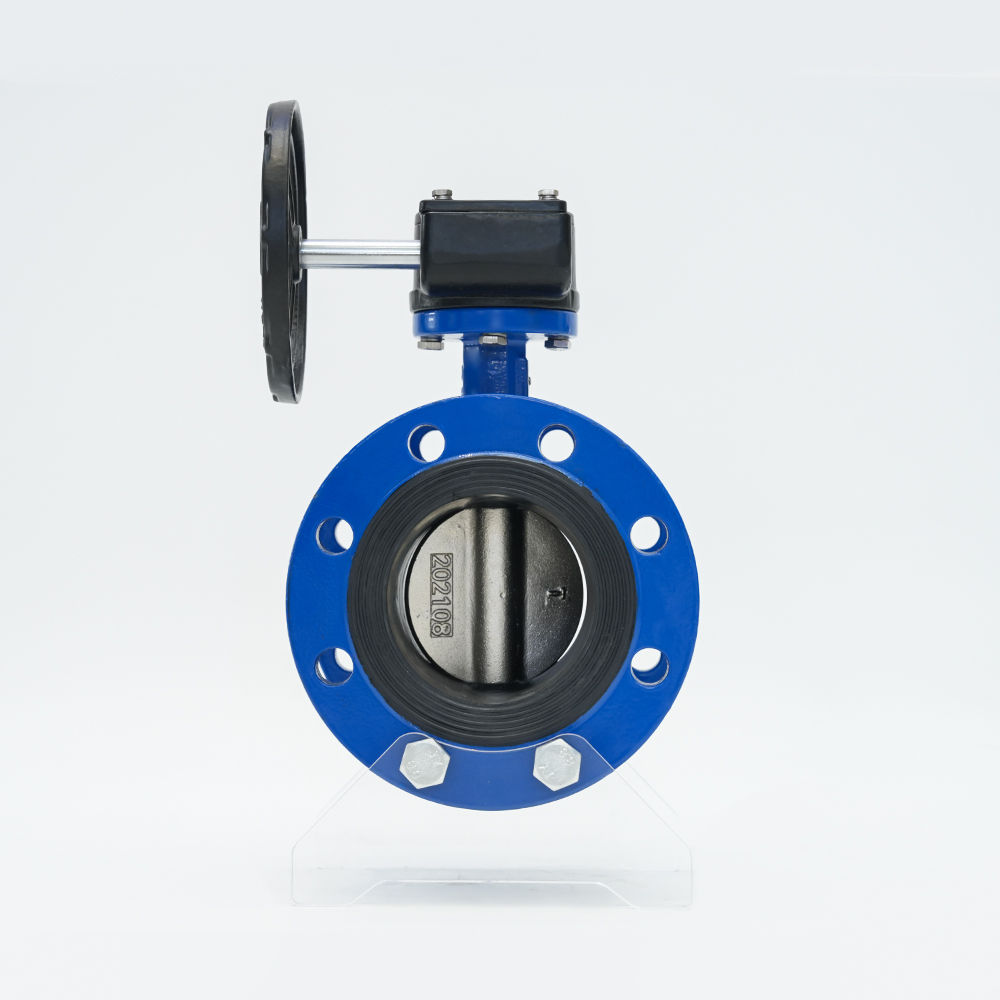

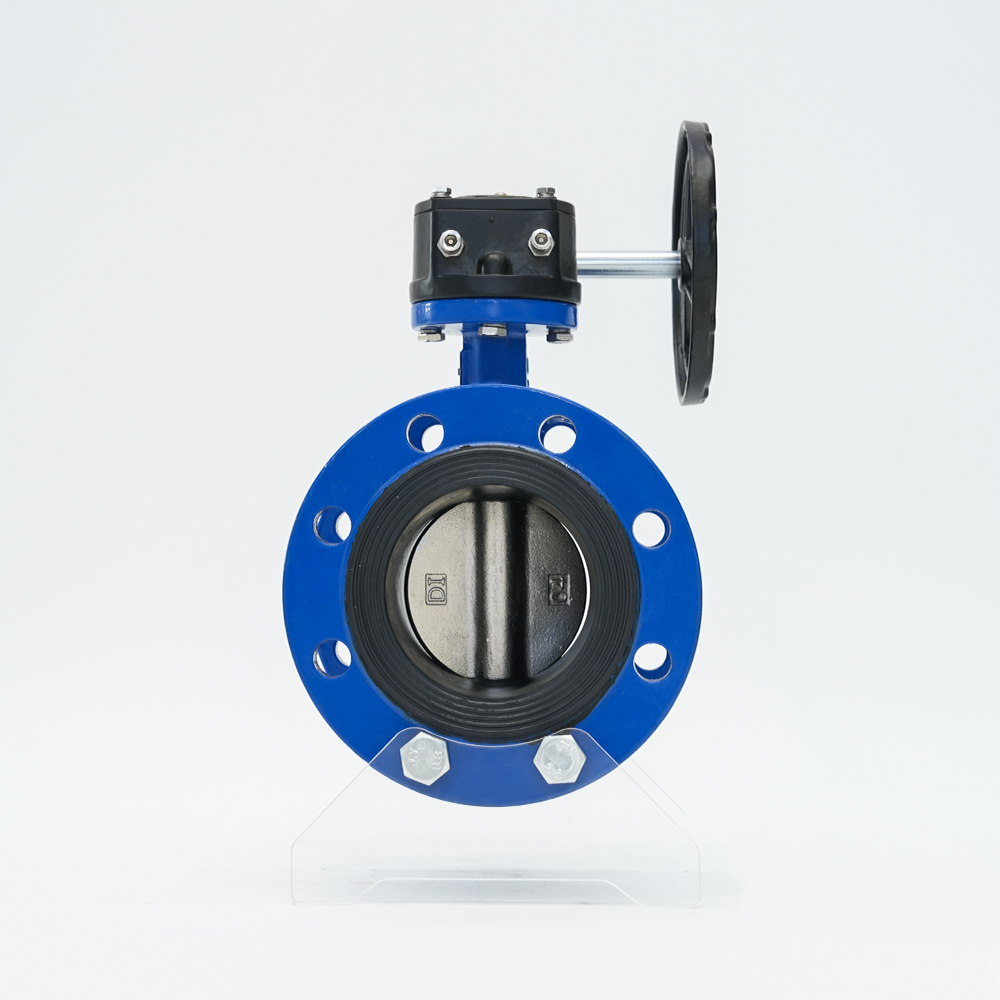

Válvula de mariposa con brida de turbina D341X-16Q

La válvula de mariposa con brida es una válvula de sellado blando de alta calidad. Se compone principalmente del cuerpo de la válvula, el vástago de la placa de mariposa, el mecanismo operativo y otras partes. Tiene las características de una estructura simple, buen soporte de presión de doble cara y resistencia a la corrosión, torque de operación liviano y alta confiabilidad. Dado que la válvula de mariposa de este producto adopta el diseño del principio de línea central, la trayectoria del movimiento espacial de la superficie de sellado se idealiza. Las superficies de sellado no tienen fricción ni interferencia entre sí. Además, el material de sellado se selecciona adecuadamente, mejorando así el rendimiento de sellado y la resistencia al desgaste de la válvula de mariposa. Se obtuvo una garantía confiable.

  • Válvula de mariposa con brida de turbina D341X-16Q
  • Válvula de mariposa con brida de turbina D341X-16Q
  • Válvula de mariposa con brida de turbina D341X-16Q
  • Válvula de mariposa con brida de turbina D341X-16Q
  • Válvula de mariposa con brida de turbina D341X-16Q
Contáctenos

Descripción

Material del cuerpo

Fundición nodular

modelo

D381X-16Q

Especificación

DN50-2000

Presión nominal

1,0/1,6/2,5 MPa

Temperatura de funcionamiento

0-80°C

Medios aplicables

agua

Estándares de diseño

ES/24924-2012


Descripción general del producto

Dado que la válvula de mariposa de este producto adopta el diseño del principio de línea central, la trayectoria de movimiento espacial de la superficie de sellado se idealiza y las superficies de sellado no tienen fricción ni interferencia entre sí. Además, el material de sellado se selecciona adecuadamente, mejorando así el rendimiento de sellado y la resistencia al desgaste de la válvula de mariposa. Se obtuvo una garantía confiable.

Características

1. Estándar de fabricación GB/T12238

2. Longitud estándar GB/T12221

3. Estándar de prueba de presión GB/T13927-89

4. Brida estándar GB/T1724.6-2008


Materialeses principales

Nombre Material
Cuerpo de válvula QT450
disco QT450
tallo 2Cr13
cabeza de engranaje helicoidal QT450
Sello caucho de nitrilo
Perno Nivel 4.8

Especificaciones de rendimiento

Diámetro nominal DN50-DN2000
Presión nominal 1.0Mpa 1,6 MPa
prueba de fuerza agua 1,5 MPa 2,4 MPa
Sello test agua 1,1 MPa 1,76 MPa
prueba barométrica gasolina 0,6 MPa
Temperatura aplicable 0-80°C
Medios aplicables agua, oil, etc
