| Material del cuerpo | Fundición nodular |
| modelo | D381X-16Q |
| Especificación | DN50-300 |
| Presión nominal | 1,0/1,6/2,5 MPa |
| Temperatura de funcionamiento | 0-80°C |
| Medios aplicables | agua |
| Estándares de diseño | ES/24924-2011 |

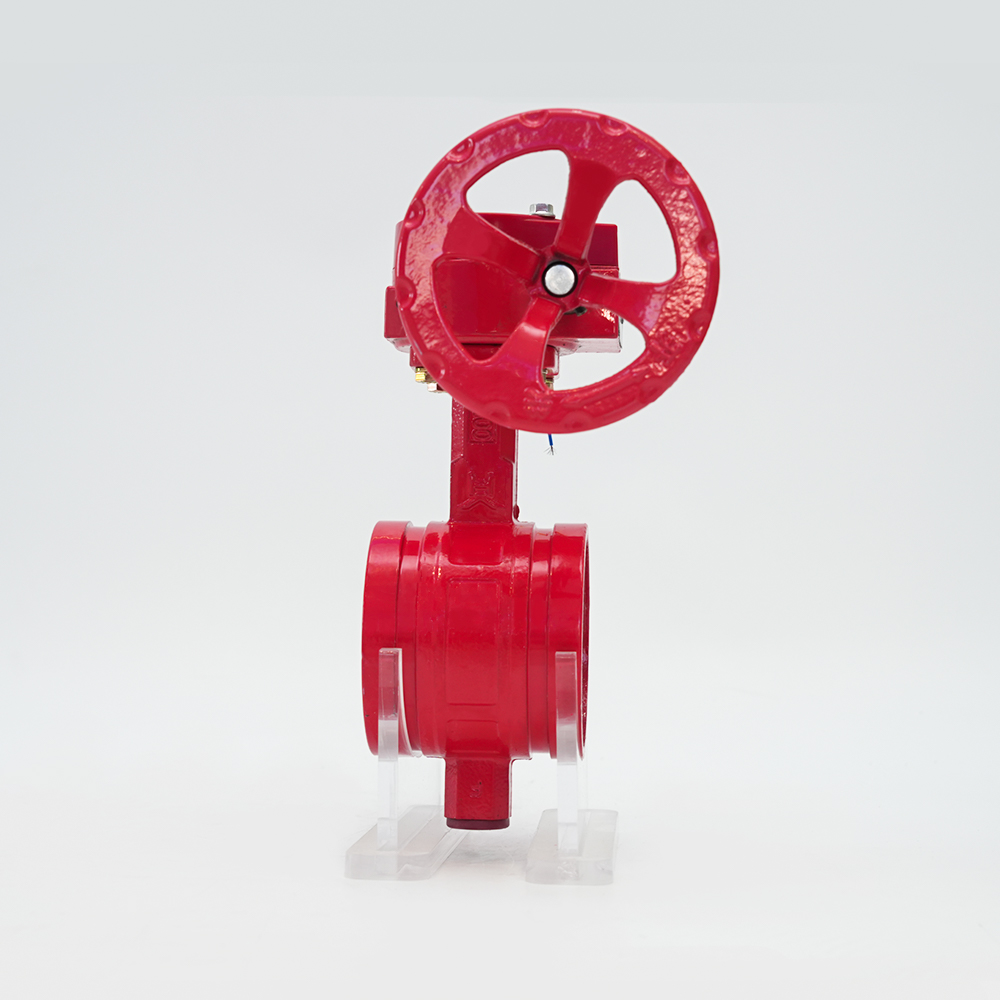

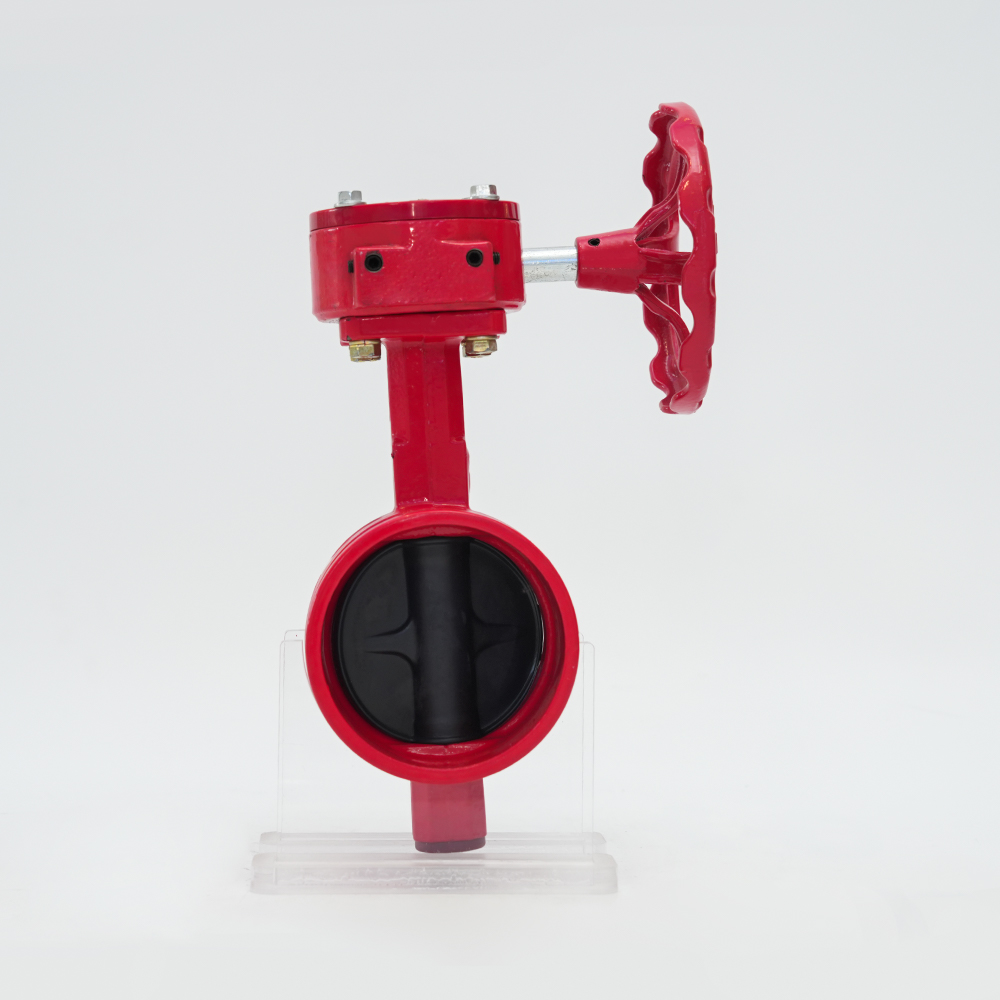

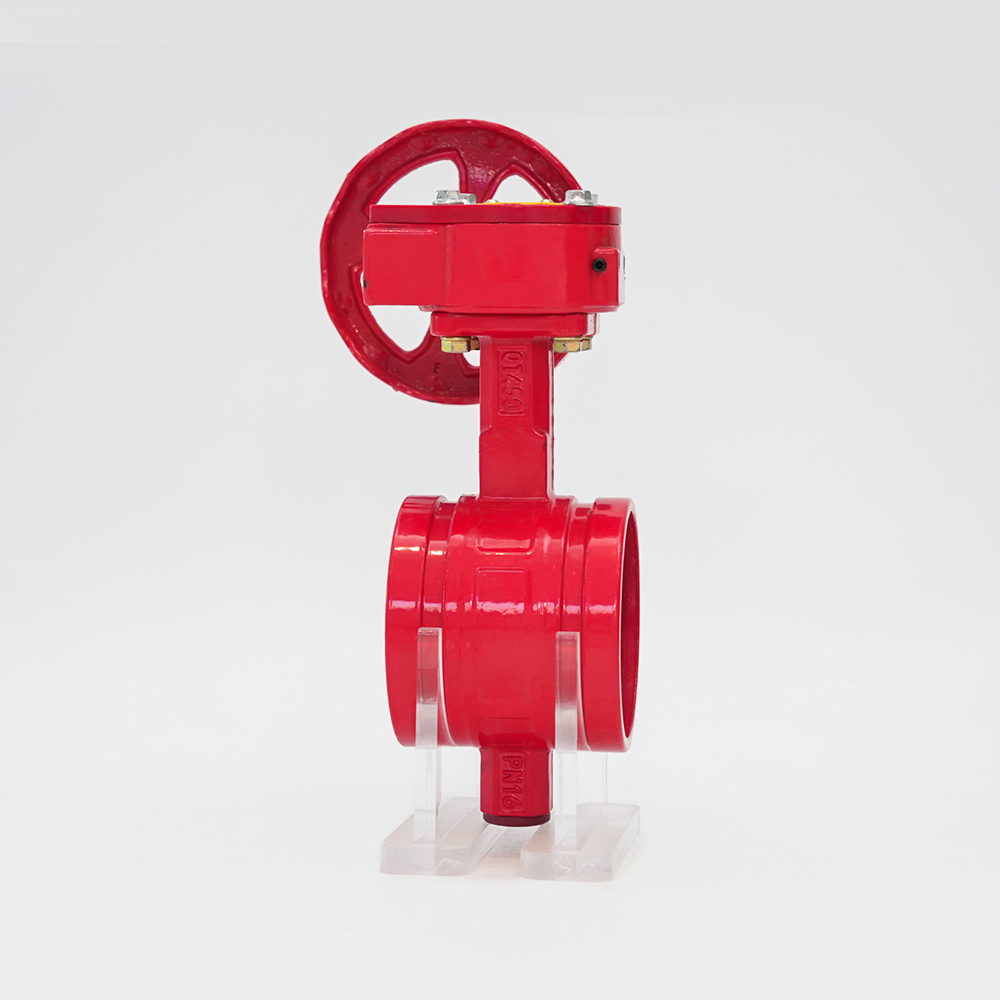

Descripción general del producto
La válvula de mariposa de engranaje helicoidal ranurado es liviana, tiene una velocidad de conmutación relativamente rápida y tiene una distancia de operación pequeña. Tiene palabras de escala de apertura y cierre, que pueden identificar fácilmente la situación de conmutación. Las válvulas de mariposa se utilizan ampliamente en tuberías de suministro y drenaje de agua en energía eléctrica, hidráulica, industrias químicas, construcción urbana y otras industrias. Sistemas de carreteras, sistemas de tratamiento de aguas residuales y otros campos.
Características
Es rápido, fácil y seguro de instalar, no está restringido por el sitio de instalación, es conveniente para el mantenimiento de tuberías y válvulas, tiene aislamiento de vibración y sonido y supera la desviación causada por la conexión coaxial de tuberías dentro de un cierto rango de ángulo. Resuelve las ventajas de expansión y contracción térmica provocadas por diferencias de temperatura.

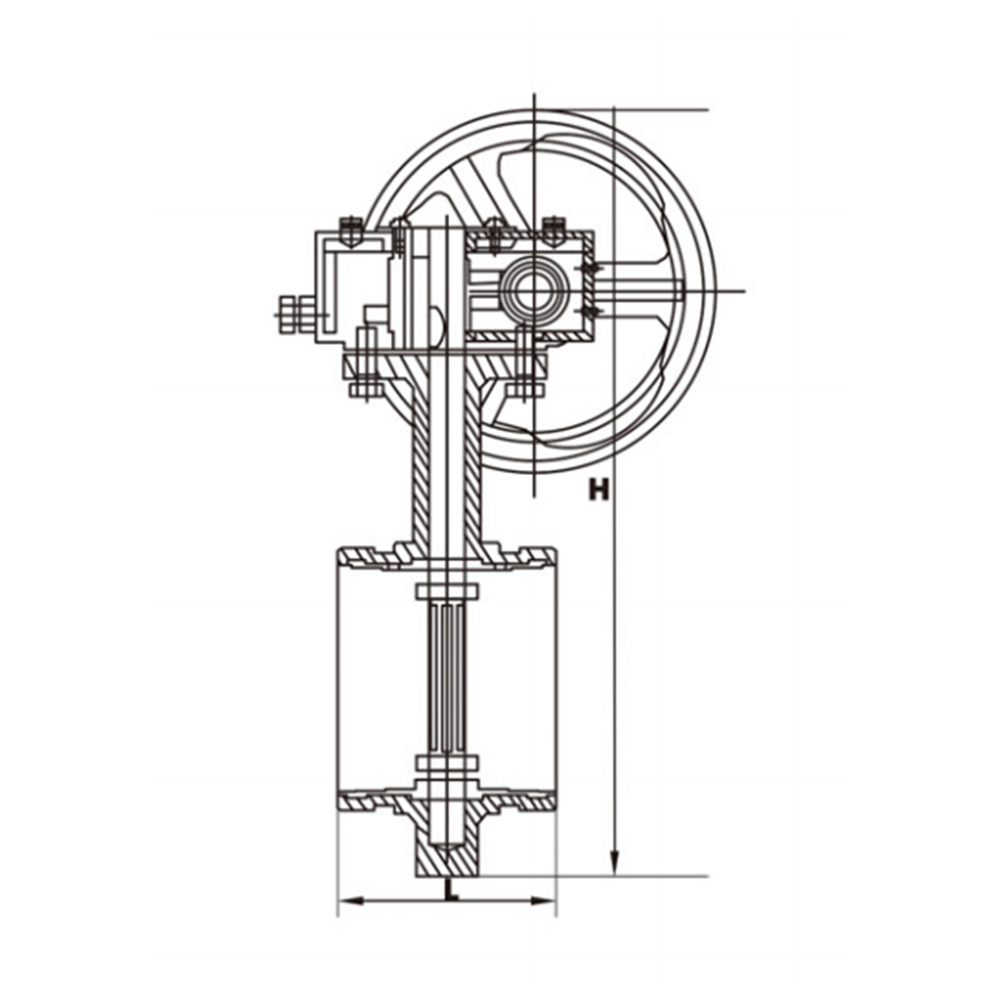

Parámetros del producto
| D381X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| l | 80 | 80 | 80 | 102 | 110 | 110 | 148 | 160 | 168 |
| h | 200 | 215 | 235 | 285 | 300 | 330 | 440 | 540 | 800 |
| Círculo exterior | 60 | 76 | 89 | 108 | 114 | 140 | 159 | 165 | 219 | 273 | 325 |
