| Material del cuerpo | Fundición nodular |
| modelo | GH44X-16Q |
| Especificación | DN50-300 |
| Presión nominal | 1,0/1,6/2,5 MPa |
| Temperatura de funcionamiento | 0-80°C |
| Medios aplicables | agua |
| Estándares de diseño | ES/24924-2016 |

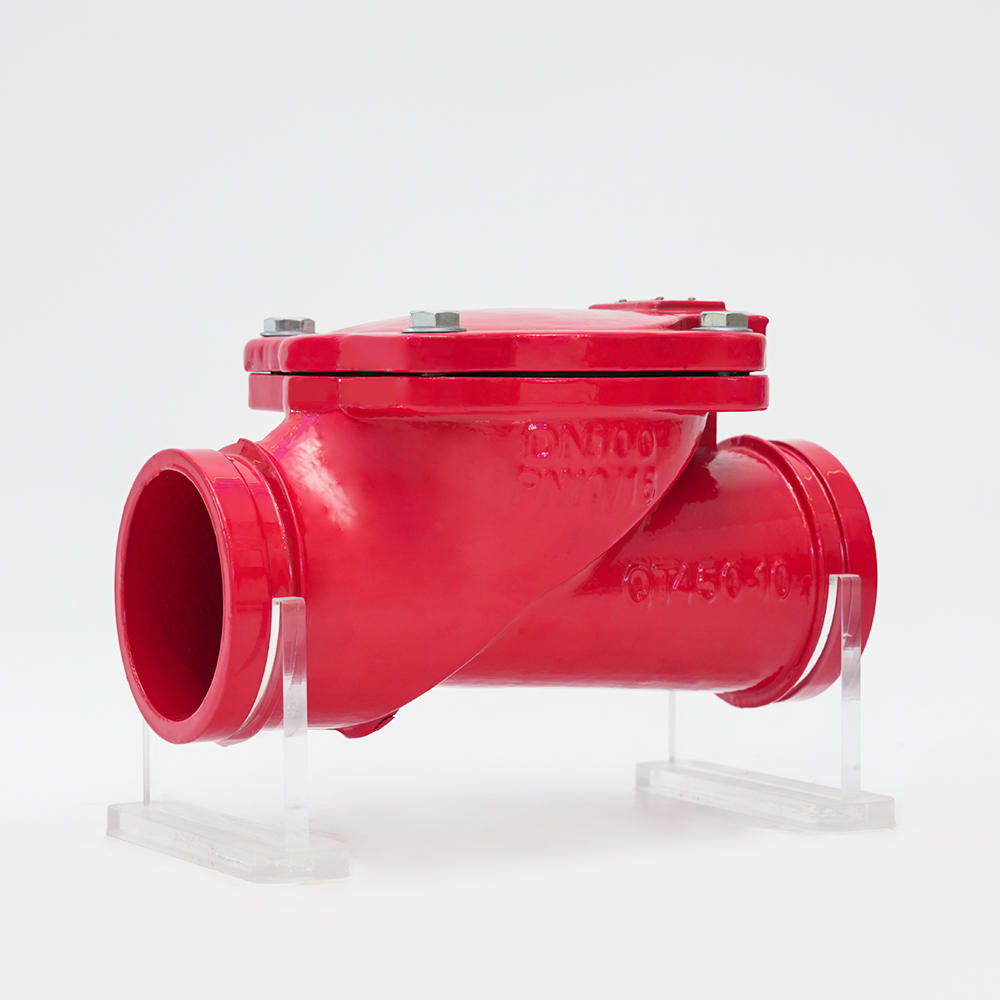

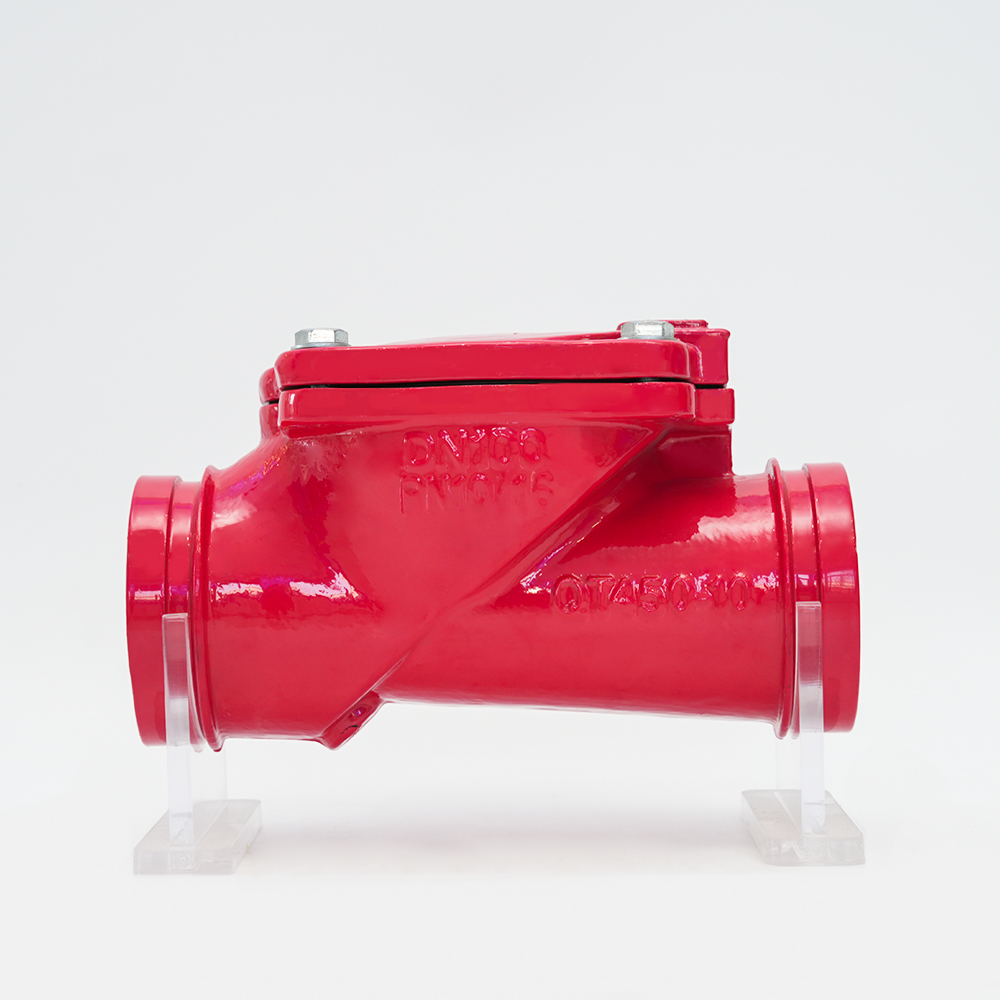

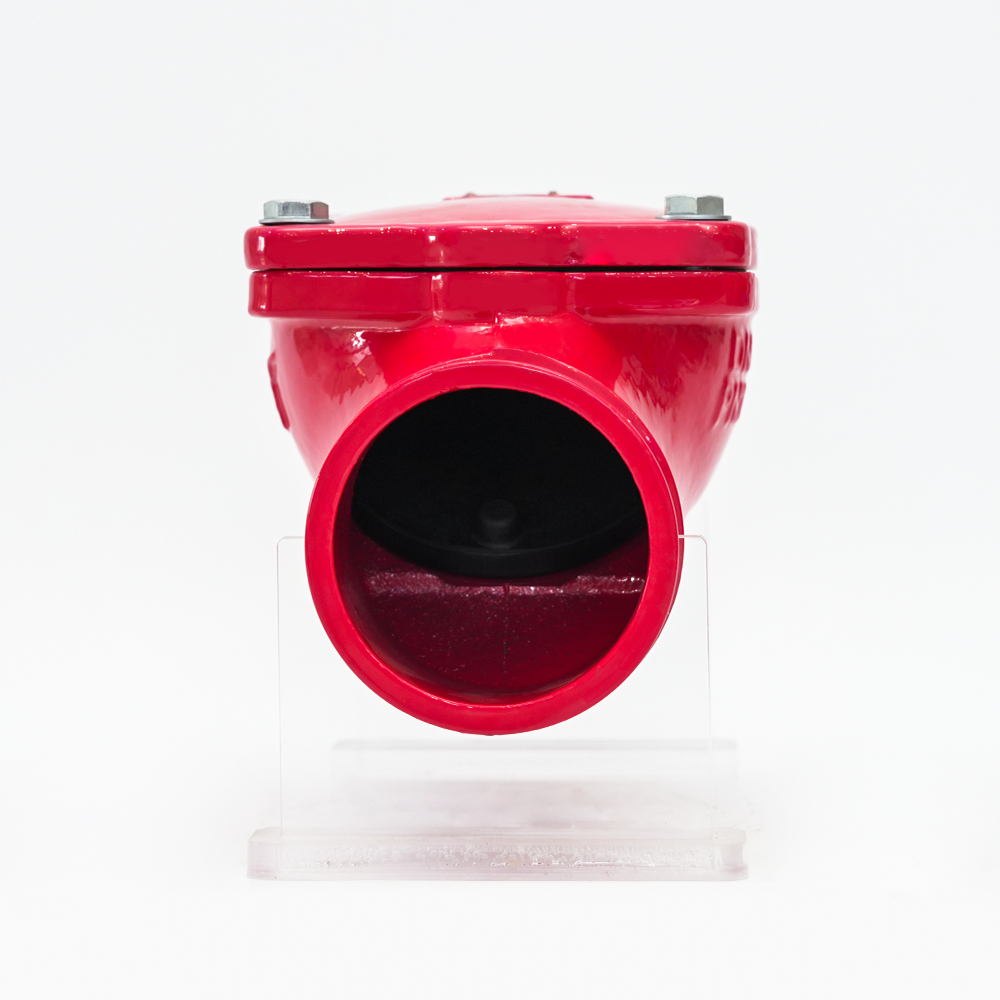

Descripción general del producto
La válvula de retención de trampilla de goma es adecuada principalmente para sistemas de drenaje y suministro de agua instalados horizontalmente. Se puede instalar en la salida de la bomba de agua para evitar daños por reflujo y golpes de ariete en la bomba. También se puede instalar en la tubería de derivación de la tubería de entrada y salida de agua del depósito para evitar daños a la bomba. Evite que el agua de la piscina regrese al sistema de suministro de agua.
Características del producto
La trampilla de goma de la válvula está hecha de una placa de acero, una varilla de acero y una tela de nailon reforzada como respaldo, y la capa exterior está cubierta con goma. La trampilla de la válvula tiene una vida útil de hasta 1 millón de veces. La válvula de retención de aleta de caucho serie H84X (SFCV) adopta un área de flujo total Diseñada con una pequeña pérdida de carga de agua y no es fácil de acumular
Parámetros técnicos del producto
| Nivel de presión: 1,0 Mpa-1,6 Mpa | Prueba de presión: GB/T13927-2008 |
| Medio aplicable: agua, vapor, gas, petróleo, etc. | Longitud de la estructura: GB/T12221-2005 |
| Temperatura aplicable: 0°C-80°C | Diseño y fabricación: GB/T12233-2006 |
| Diámetro nominal: DN65-DN 200 | Tamaño de conexión de brida: GB/T17241.6-2008 |
