| Material del cuerpo | Fundición nodular |
| modelo | Z41X-16Q |
| Especificación | DN40-1000 |
| Presión nominal | 1,0/1,6/2,5 MPa |
| Temperatura de funcionamiento | 0-80°C |
| Medios aplicables | agua |
| Estándares de diseño | ES/24924-2016 |

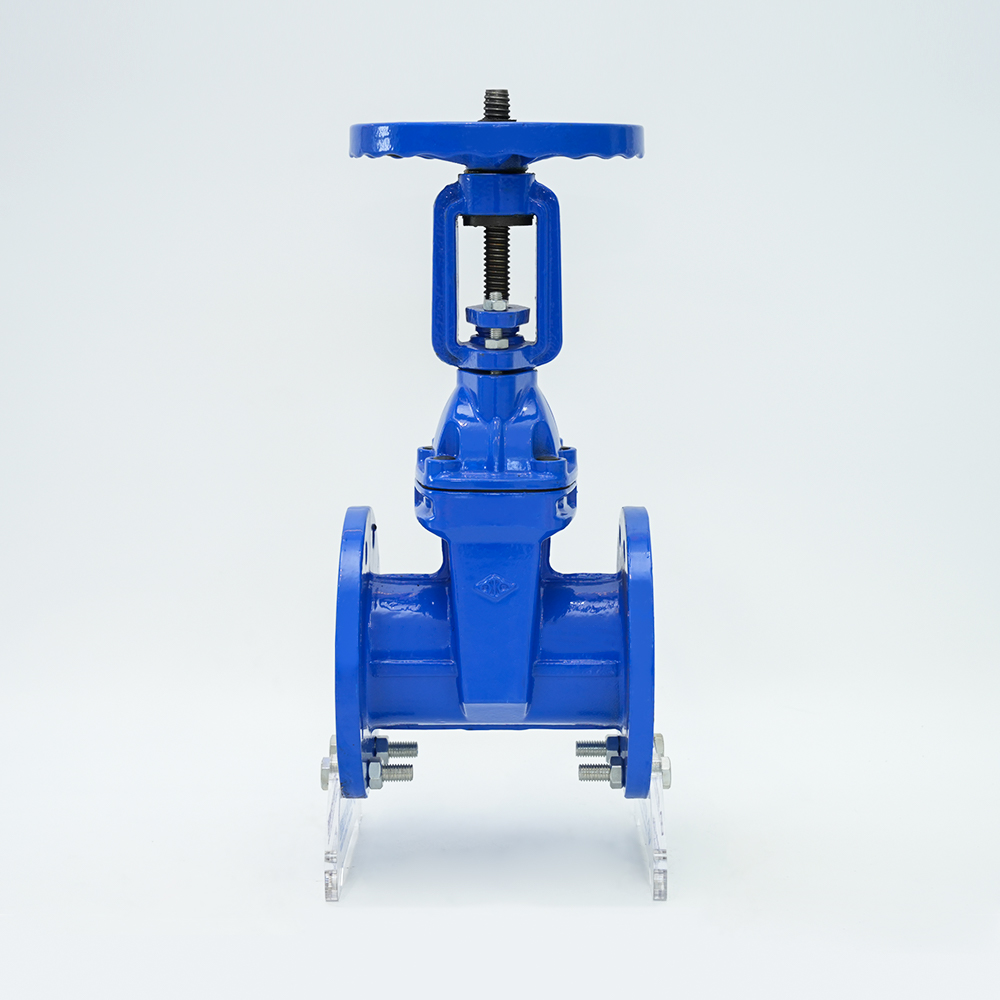

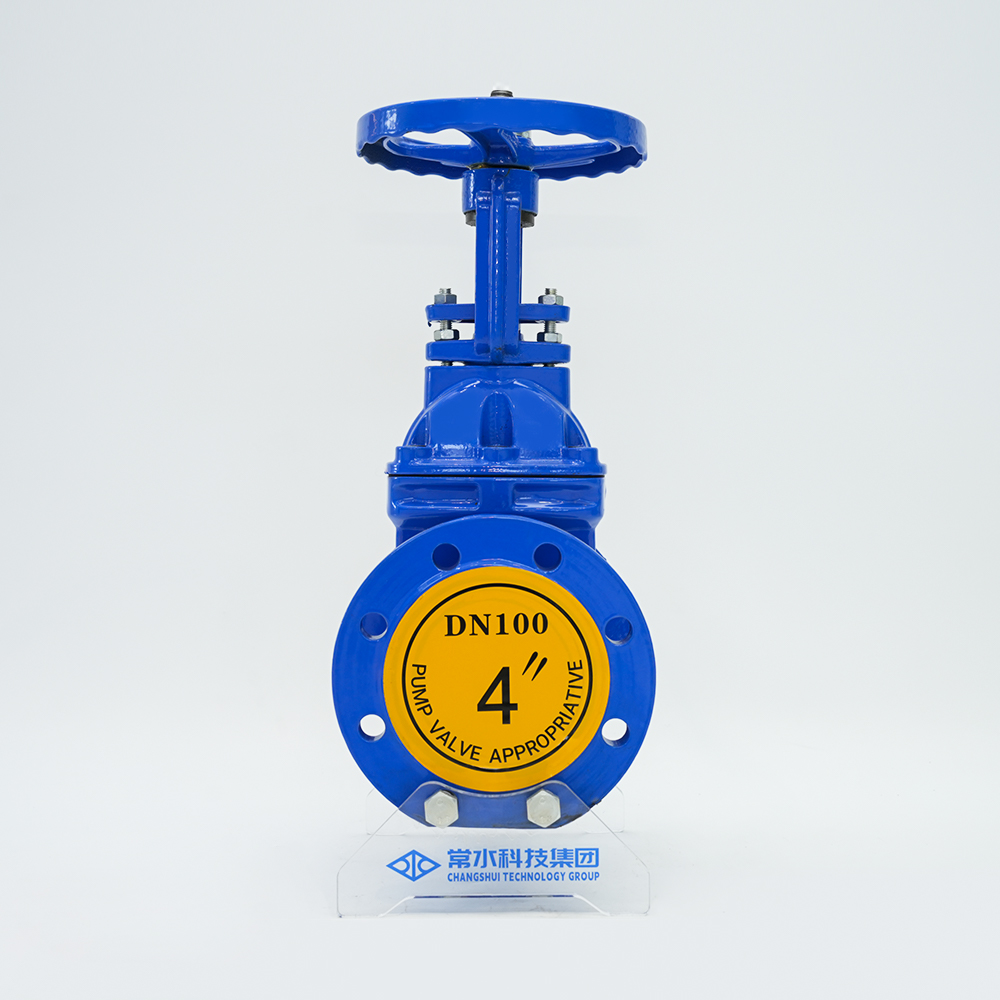

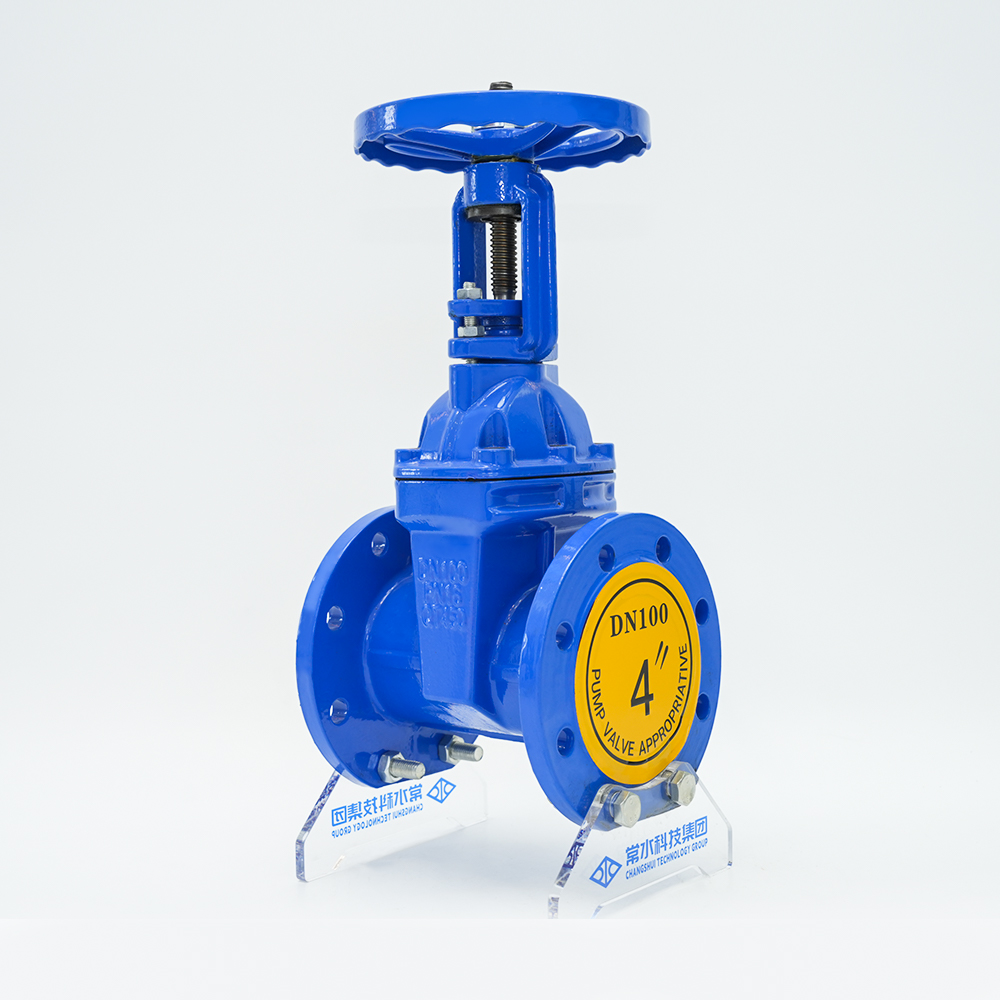

Descripción general del producto
La válvula de compuerta de vástago ascendente con brida adopta una estructura de vástago de válvula externa, y el vástago de la válvula gira y se mueve axialmente. La compuerta se mueve hacia arriba y hacia abajo con el vástago de la válvula para abrirse y cerrarse, y la apertura de la válvula se puede observar directamente. Es ampliamente utilizado en proyectos de tuberías como suministro y drenaje de agua, protección contra incendios, aire acondicionado, tratamiento de agua, administración municipal, construcción naval, energía eléctrica, construcción y alimentos para transportar tuberías de fluidos como fluido de control.
Características
1. La resistencia al fluido es pequeña y la superficie de sellado está menos erosionada y erosionada por el medio.
2. Abrir y cerrar requieren menos esfuerzo.
3. La dirección del flujo del medio no está restringida, el flujo no se altera y la presión no se reduce.
4. Forma simple, longitud estructural corta, buen proceso de fabricación y amplia gama de aplicaciones.
Características del producto
| Presión nominal: 1,0-2,5 MPa | DN: 50-1200 |
| Temperatura de funcionamiento: 0-80°C | Medio aplicable: limpio/aguas residuales, aceite |
| Estándar de brida: GB/T17241-98 | Estándar de longitud: GB12221-89 |

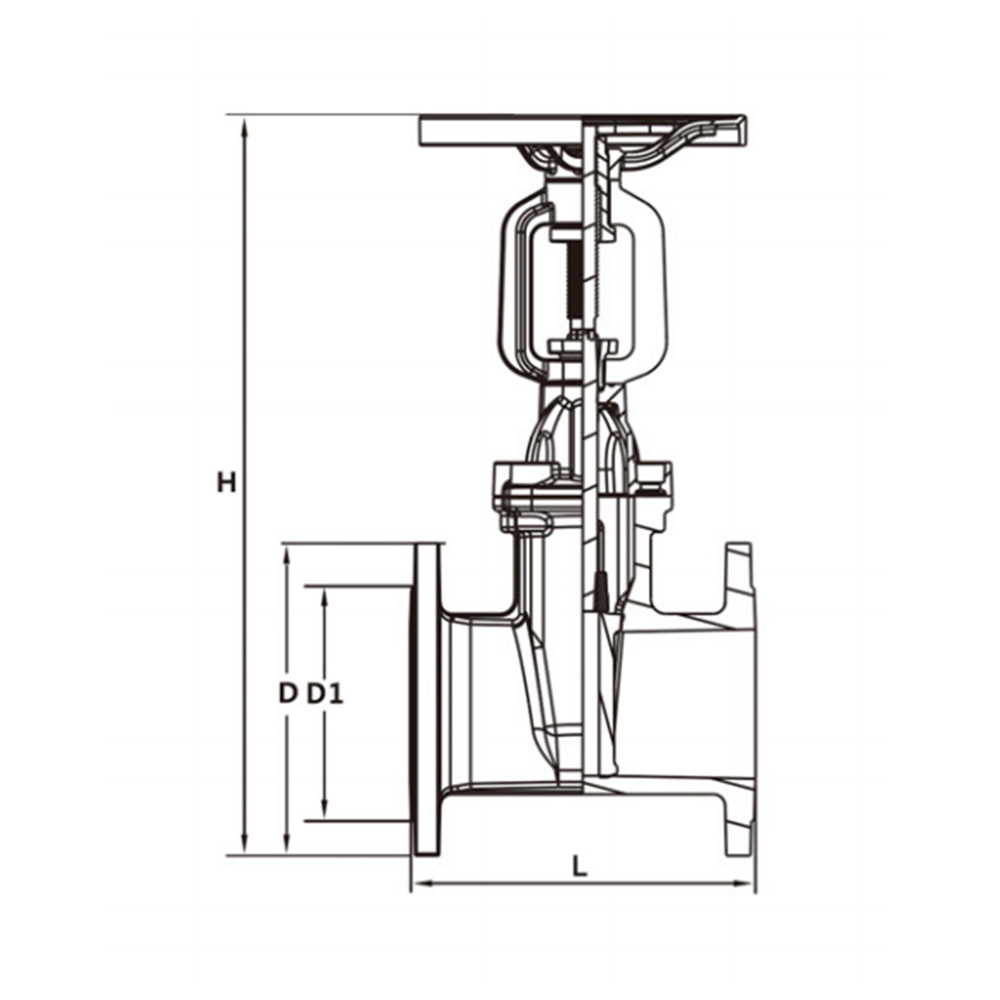

Parámetros del producto
| Z41X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| l | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| h | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| D círculo exterior | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| n número de agujeros | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| Centro D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| handwheel | 180 | 215 | 285 | 330 | 380 | 465 |
