| Material del cuerpo | Fundición nodular |
| modelo | D81X-16Q |
| Especificación | DN50-200 |
| Presión nominal | 1,0/1,6/2,5 MPa |
| Temperatura de funcionamiento | 0-80°C |
| Medios aplicables | agua |
| Estándares de diseño | ES/24924-2016 |
Descripción general del producto

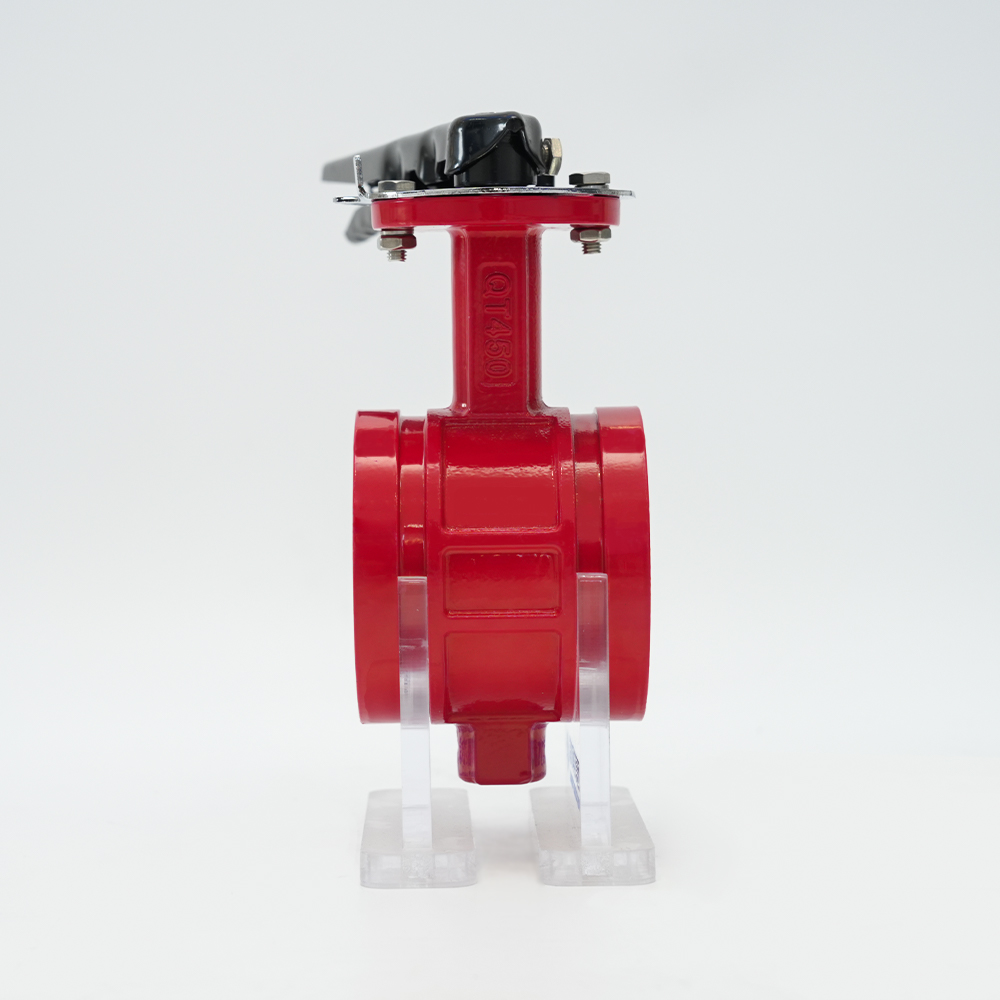

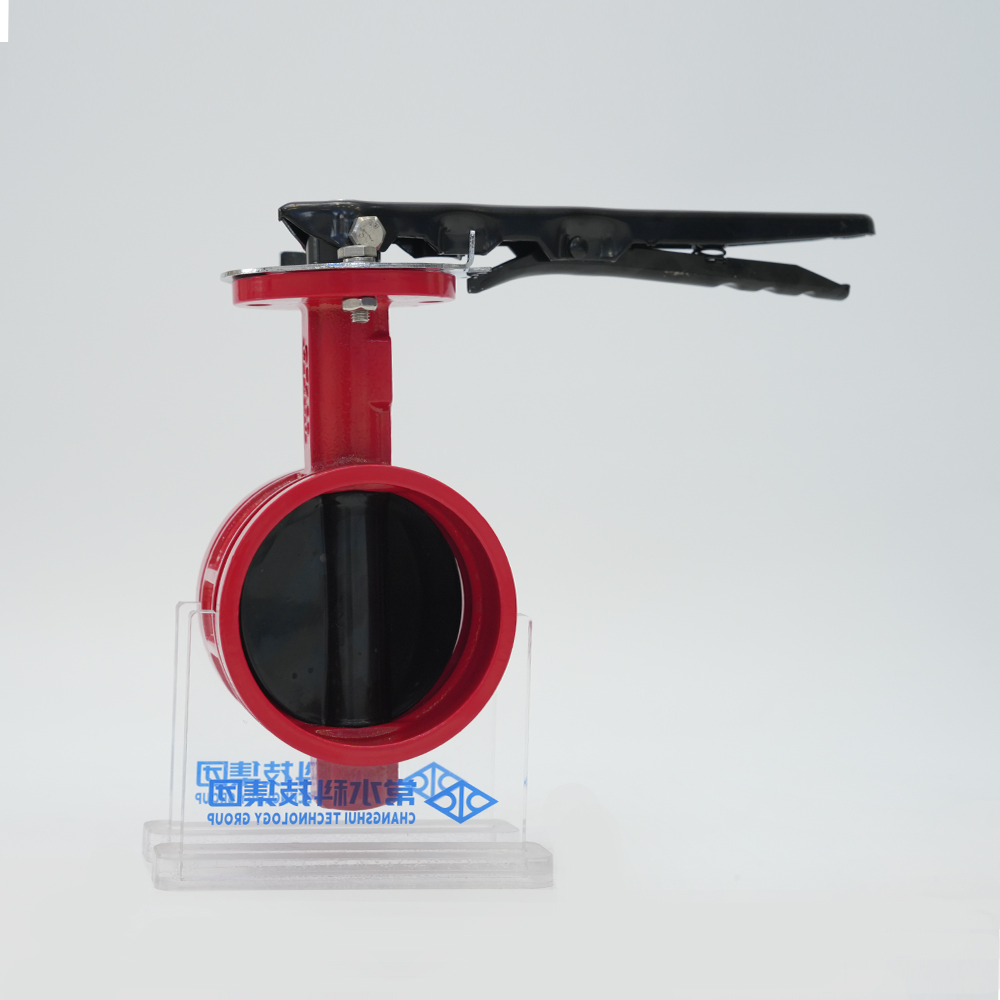

Esta válvula es una válvula de mariposa sellada de caucho (NBR), que se usa ampliamente en sistemas de tuberías de drenaje y suministro de agua en energía eléctrica, hidráulica, metalurgia, industria química, construcción urbana y otras industrias como dispositivo de apertura y cierre o regulación para controlar el flujo de medios. La válvula de mariposa ranurada (abrazadera) es un nuevo tipo de válvula de conexión diseñada y fabricada mediante la introducción de productos avanzados similares de los Estados Unidos y Alemania.
Características
Es rápido, fácil y seguro de instalar, no está restringido por el sitio de instalación, es conveniente para el mantenimiento de tuberías y válvulas, tiene aislamiento de vibración y sonido y supera la desviación causada por la conexión coaxial de tuberías dentro de un cierto rango de ángulo. Resuelve las ventajas de expansión y contracción térmica provocadas por diferencias de temperatura.

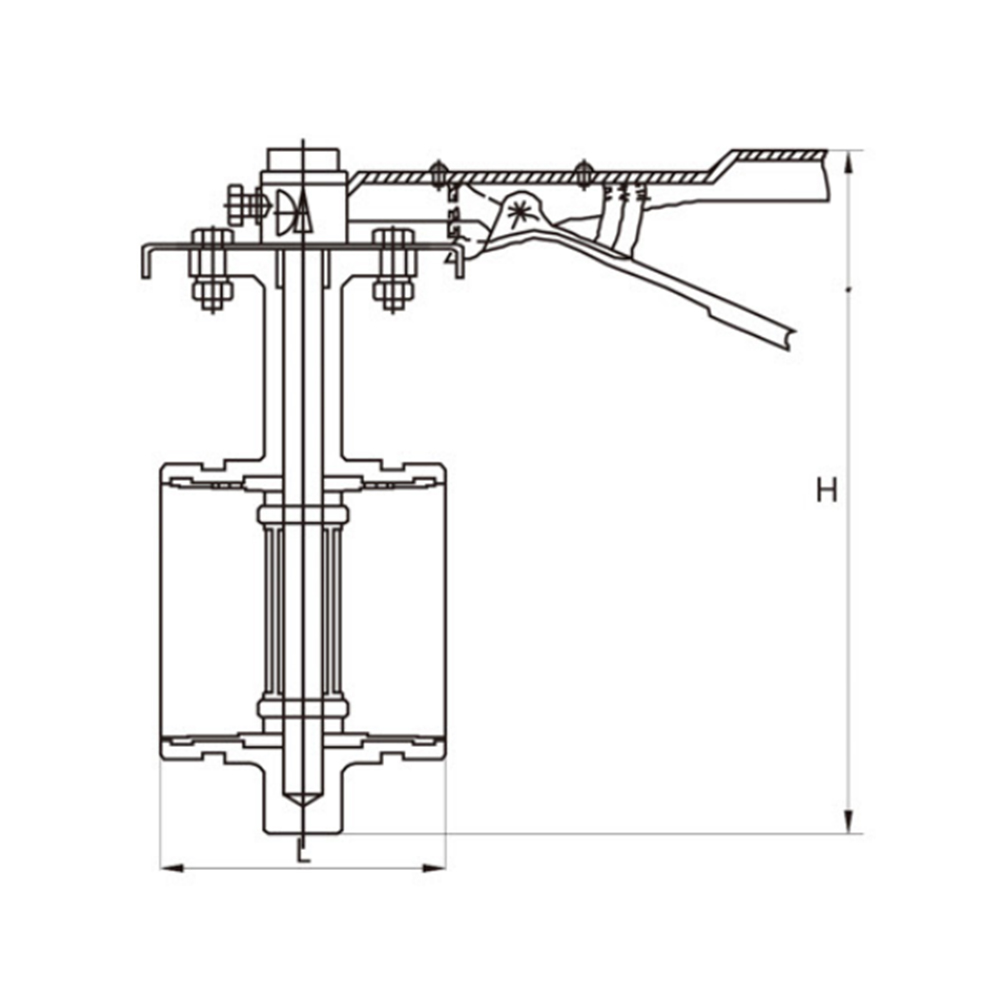

Parámetros del producto
| D81X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 |
| l | 80 | 80 | 80 | 102 | 110 | 110 |
| h | 180 | 195 | 215 | 260 | 285 | 315 |
| Círculo exterior | 60 | 76 | 89 | 108 | 114 | 140 | 159 | 165 |
