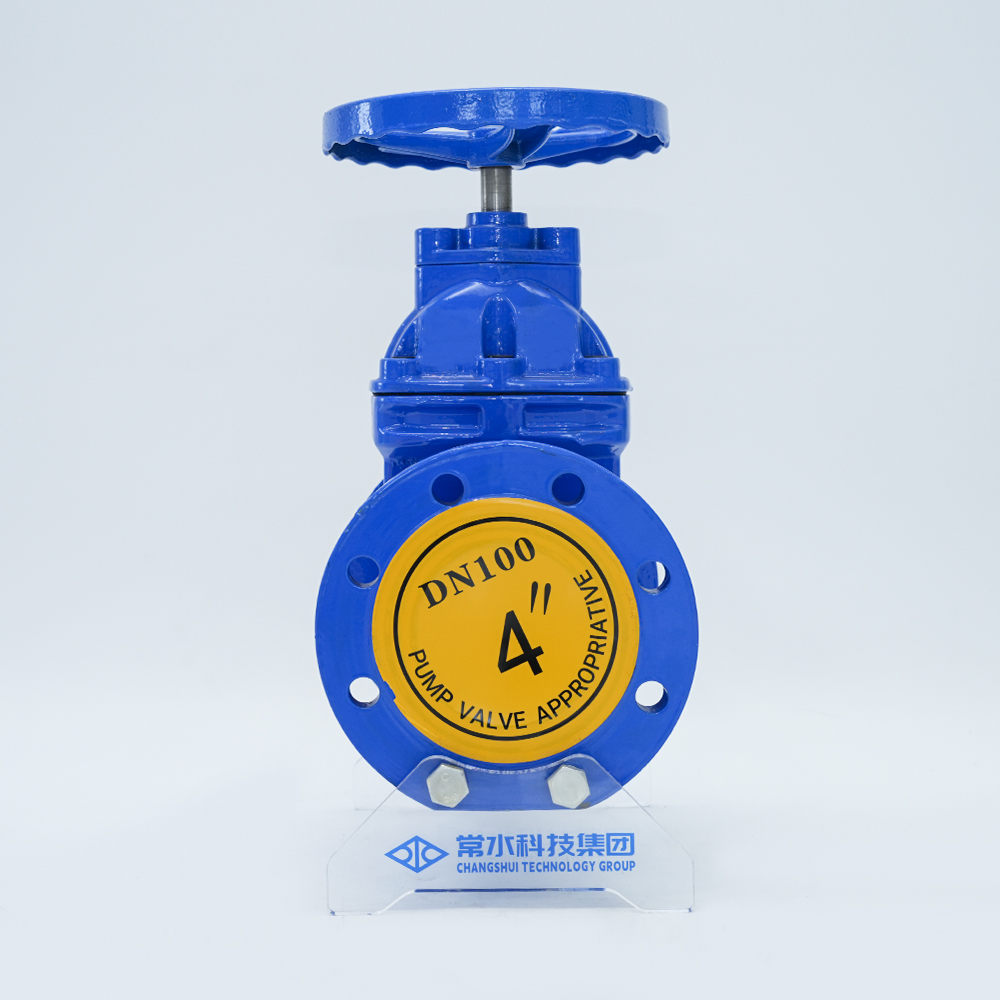

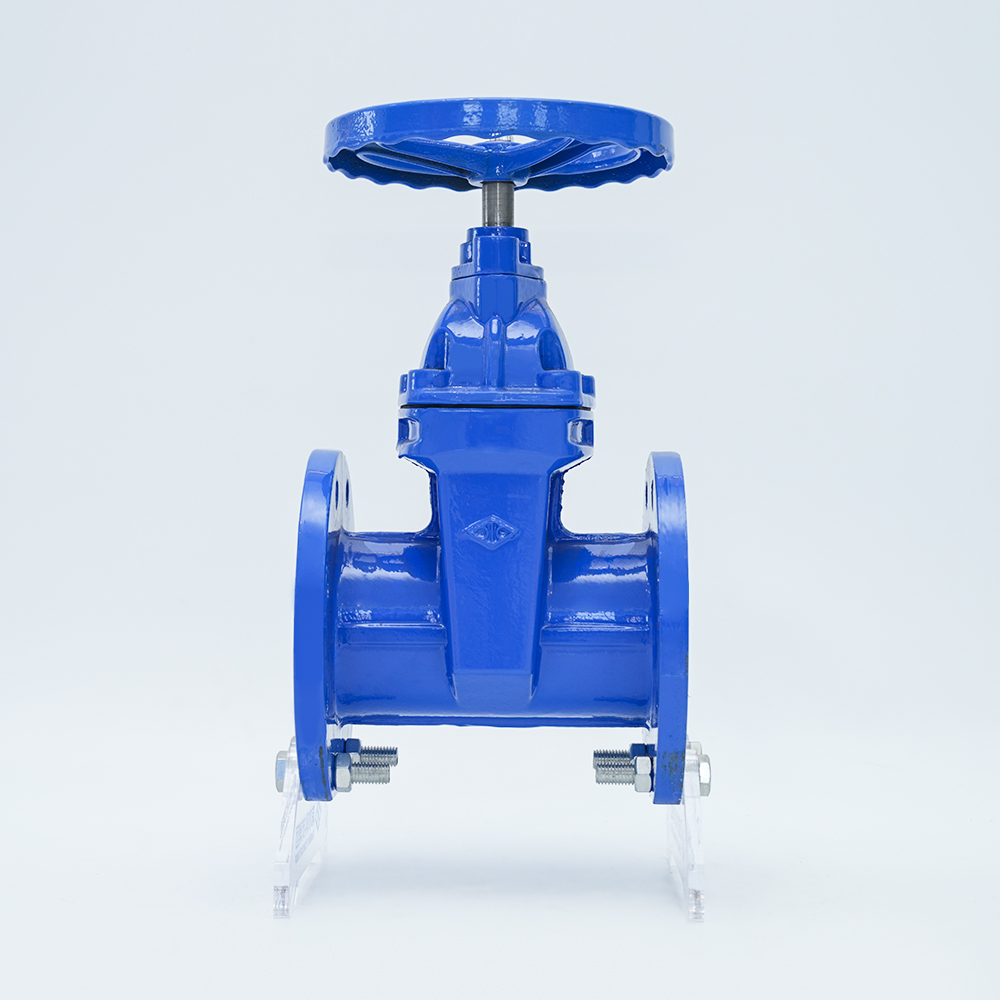

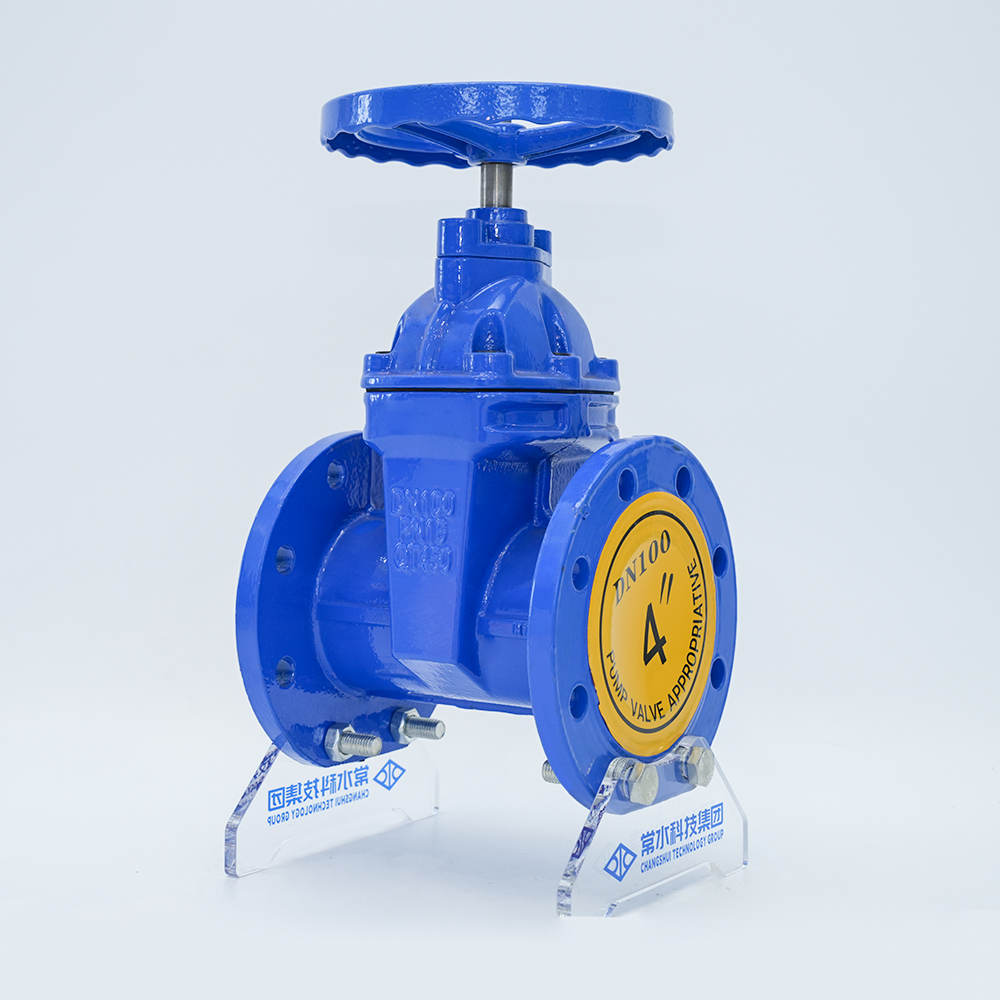

Válvula de compuerta de sello suave de vástago oscuro Z45X-16Q

Las válvulas de compuerta producidas por nuestra fábrica utilizan el recubrimiento general de caucho de la placa de compuerta para producir compensación de deformación para lograr un buen efecto de sellado, superando los fenómenos comunes de sellado deficiente, fugas y oxidación de las válvulas de compuerta. Se instala en varias tuberías y se utiliza como corte de dos vías. Es ampliamente utilizado en proyectos de tuberías como suministro y drenaje de agua, protección contra incendios, aire acondicionado, tratamiento de agua, administración municipal, construcción naval, electricidad, construcción y alimentos para controlar fluidos.

Contáctenos

Material del cuerpo	Fundición nodular
modelo	Z45X-16Q
Especificación	DN50-1200
Presión nominal	1,0/1,6/2,5 MPa
Temperatura de funcionamiento	0-80°C
Medios aplicables	agua
Estándares de diseño	ES/24924-2016

Características

La válvula de compuerta con vástago oculto y sello blando utiliza el revestimiento general de goma de la placa de compuerta para producir compensación de deformación y lograr un buen efecto de sellado. Supera los fenómenos de sellado deficiente, fugas y oxidación de las válvulas de compuerta generales y ahorra espacio de instalación de manera más efectiva. Puede ser ampliamente utilizado como dispositivo de regulación e interceptación en tuberías de fluidos como agua del grifo, aguas residuales, construcción, petróleo, industria química, alimentos, medicinas, textiles, energía eléctrica, barcos, metalurgia, sistemas energéticos, etc.

Requisito de habilidades

1. La válvula está diseñada y fabricada de acuerdo con los estándares GB/24924-2010;

2. La longitud estructural de la válvula cumple con las regulaciones de GB/T12221-2005;3. La inspección y las pruebas deben cumplir con las regulaciones pertinentes de GB/T13927-2008; 4. Las dimensiones de la brida deben cumplir con las regulaciones de GB/T17241.6-2008.

Especificación de rendimiento

Tamaño nominal		40/1000				milímetros
Presión nominal		1.0		1.6		MPA
Presión de prueba	prueba de fuerza	agua	1.5	agua	2.4
	Prueba de sellado		1.1		1.76
	Prueba de sellado de aire		0.6		0.6
Temperatura aplicable		0-80 ℃
Medios aplicables		Agua, aceite, etc.

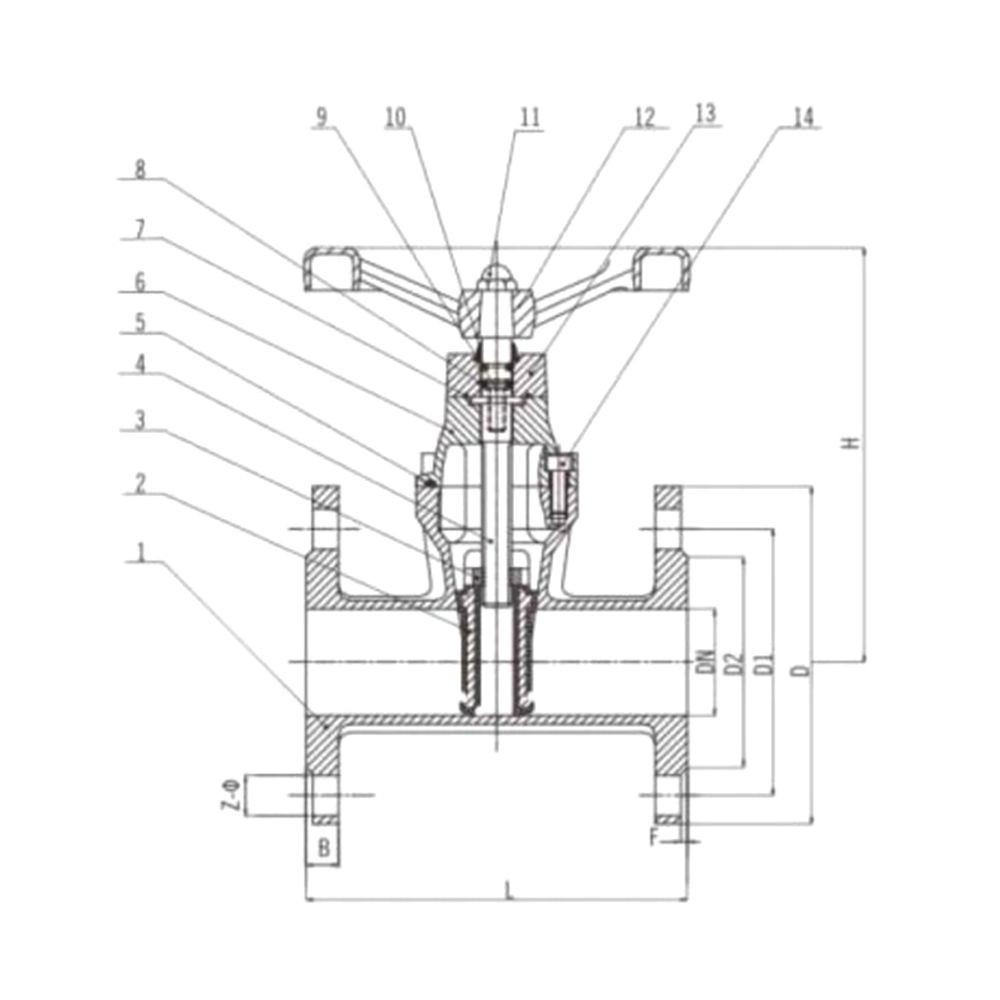

Materiales principal

Número de serie	Nombre	Material
1	cuerpo de válvula	QT450
2	Placa de válvula	QT450-NBR
3	tuerca del vástago	QT450
4	tallo	20cr13
5	Sellos de brida media	NBR
6	capó	cuarto de galón 450
7	juntas tóricas	NBR
8	juntas tóricas	NBR
9	Pernos avellanados	35#
10	sobrecubierta	NBR
11	Tornillos de cabeza de jardín	35#
12	Volante	QT 405
13	Glándula	cuarto de galón 450
14	Pernos avellanados	35#

reimensiones exteriores principales y dimensiones de conexión (mm)

reN	l	D	D1	D2	C	F	Z-ф	h
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	8-ф23	630
250	330	395	350	319	22	3	12-ф23	645
300	356	445	400	370	24.5	4	12-ф23	697
350	381	505	460	429	24.5	4	16-ф23	802
400	406	565	515	480	24.5	4	16-ф28	842
450	432	615	565	530	25.5	4	20-ф28	1060
500	457	670	620	583	26.5	4	20-ф28	1170
600	508	780	725	682	30	5	20-ф31	1300
700	610	895	840	794	32.5	5	24-ф31	1550
800	660	1015	950	901	35	5	24-ф34	1750
900	711	1115	1050	1001	37.5	5	28-ф34	1950
1000	811	1230	1160	1112	40	5	28-ф37	2170

reimensiones exteriores principales y dimensiones de conexión (mm)

reN	l	D	D1	D2	C	F	Z-ф	h
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	12-ф23	630
250	330	405	355	319	22	3	12-ф28	645
300	356	460	410	370	24.5	4	12-ф28	697
350	381	520	470	429	26.5	4	16-ф28	802
400	406	580	525	480	28	4	16-ф31	842
450	432	640	585	548	30	4	20-ф31	1060
500	457	715	650	609	31.5	4	20-ф34	1170
600	508	840	770	720	36	5	20-ф37	1300
700	610	910	840	794	39.5	5	24-ф37	1550
800	660	1025	950	901	43	5	24-ф40	1750
900	711	1125	1050	1001	46.5	5	28-ф40	1950
1000	811	1255	1170	1112	50	5	28-ф43	2170
