| Material del cuerpo | Fundición nodular |
| modelo | Z85X-16Q |
| Especificación | DN50-300 |
| Presión nominal | 1,0/1,6/2,5 MPa |
| Temperatura de funcionamiento | 0-80°C |
| Medios aplicables | agua |
| Estándares de diseño | ES/24924-2016 |
Descripción general del producto
Se utiliza para cortar, conectar y regular el medio en la tubería. Tiene buenas características de control de fluidos y rendimiento de cierre y sellado. Es ampliamente utilizado en medios corrosivos como metalurgia, energía eléctrica, petróleo, industria química, aire, gas, gas combustible y suministro y drenaje de agua. en el oleoducto.
Características
1. La placa de la válvula está completamente cubierta con pegamento, que tiene un buen rendimiento de cobertura y un tamaño preciso para garantizar la confiabilidad del sello;
2. La parte inferior de la válvula adopta el mismo tipo de fondo plano que la tubería de agua, lo que no causa acumulación de desechos;
3. Toda la válvula está pintada con resina epoxi no tóxica para evitar la corrosión y el óxido. Puede utilizarse no sólo para sistemas de agua potable sino también para sistemas de alcantarillado;
4. La tuerca prensaestopas se utiliza para sellado autoapretado; mejorando enormemente el rendimiento del sellado;
5. Es extremadamente conveniente reemplazar las piezas de desgaste de sellado.

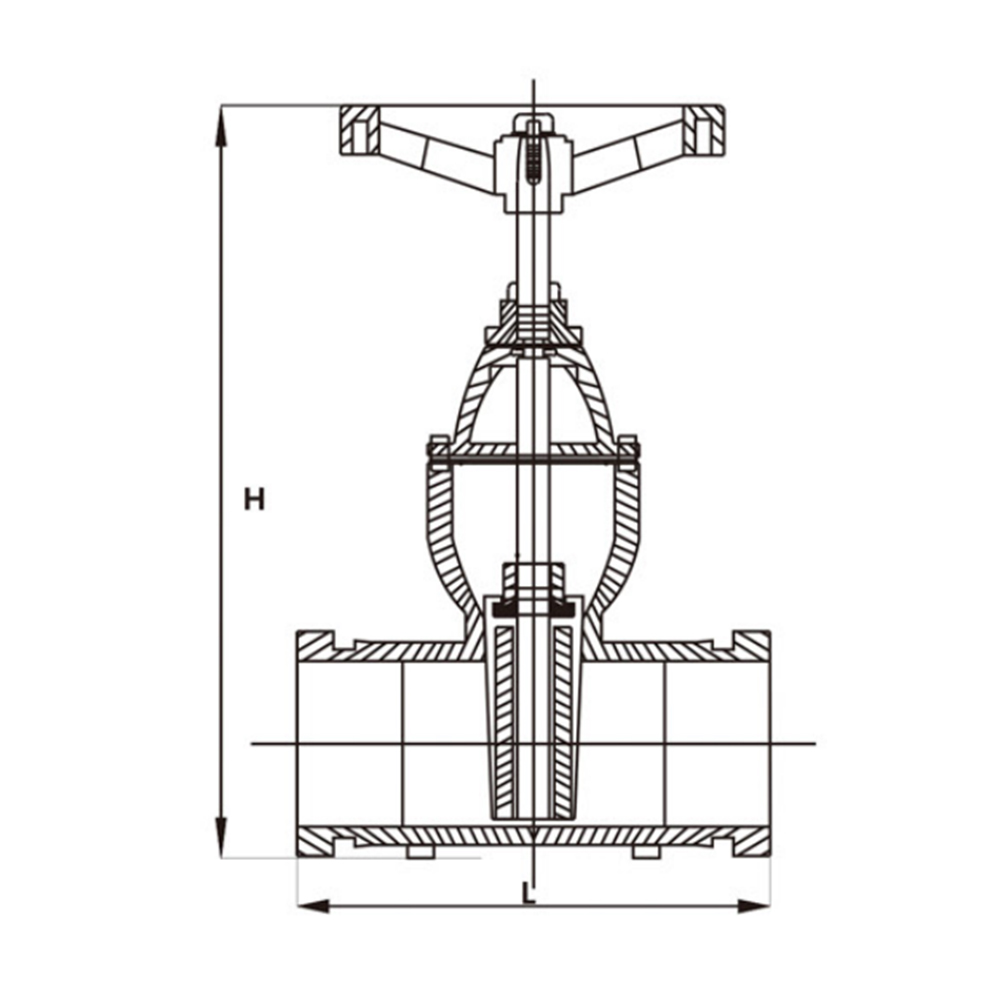

Parámetros del producto
| Z85X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| l | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| h | 250 | 325 | 330 | 410 | 420 | 540 | 660 | 900 | 1000 |
| círculo exterior | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| handwheel | 180 | 215 | 285 | 330 | 380 |
